حساب وزن الكمر الحديد
لما الصيانة أو المشروعات تبعت للمشتريات رسالة “محتاجين زوايا حديد وكمر”، تبدأ سلسلة أسئلة تؤخر العرض: الزاوية متساوية الضلعين ولا مختلفة؟ مقاس الضلع والسُمك إيه؟ الكمر IPE ولا تسمية ثانية؟ القناة UPN ولا شكل مختلف؟ هل الرقم اسم اسمي من رسم، ولا قياس سريع لقطاع قديم؟ كل سؤال من دول ممكن يغيّر الوزن والمطابقة والاستخدام والسعر، لذلك صورة القطاع وحدها ما تنفعش تكون أمر شراء.

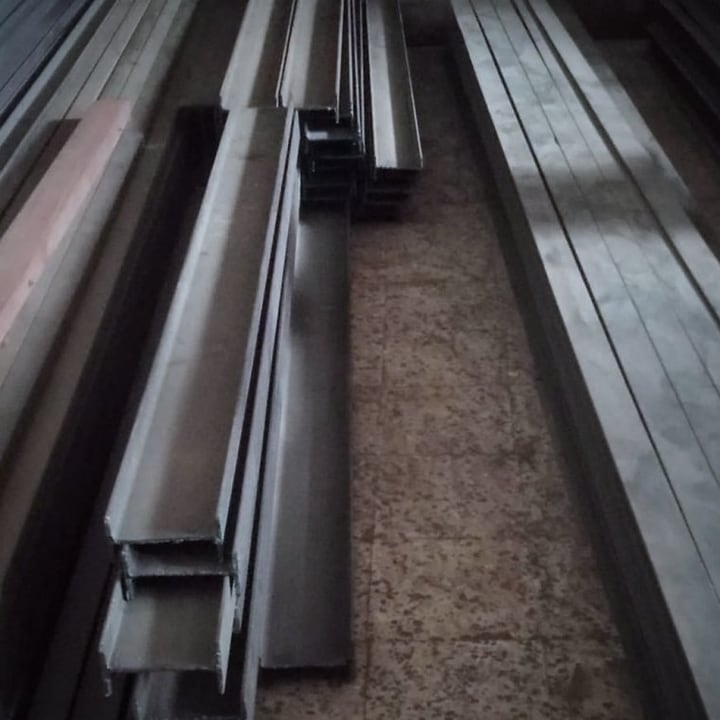

كتالوج Corvian يعرض الفئة S-06 باسم قطاعات حديد إنشائية، ويذكر IPE وUPN وL كعائلات ظاهرة في الكتالوج. المعلومة دي تثبت فئة الطلب فقط. لا تثبت درجة صلب أو طولاً أو مقاساً أو مخزوناً أو منشأ أو شهادة أو تصنيعاً لدى Corvian. كل بند يحتاج عرضاً مكتوباً يطابق طلب المشتري، وأي مستند لازم يرتبط بالبند والدفعة المقترحين فعلياً.
الأكواد نفسها مش بديل للمواصفة. IPE يعرّف عائلة قطاع I، وUPN يعرّف عائلة قناة، وL يصف زاوية في سياق الكتالوج، لكن المقاس الاسمي وحده لا يغلق الطلب. لازم المهندس صاحب التصميم يحدد المرجع الفني والإصدار والدرجة والأبعاد والسماحيات المطلوبة، والمشتريات تنقلهم من الرسم أو جدول الكميات من غير تخمين. لو المطلوب قطاع لا يدخل في العائلات دي، اكتب اسمه ورسمه بدل محاولة تحويله لأقرب اسم.
الهدف هنا مش تعليم تصميم منشأ أو اختيار قطاع يحمل حملاً. ده شغل المهندس المختص. الهدف إن المصنع يرسل RFQ لا يخلط بين قرار التصميم وقرار الشراء: التصميم يحدد ماذا يلزم، والمشتريات تثبت الكمية والتقسيم والمستند والتسليم، والمورد يرد على نفس البند ويكشف أي اختلاف أو بديل قبل أمر الشراء.
احسب الوزن النظري للكمر أو الزاوية من جدول معتمد
خذ وزن المتر كجم/م من جدول نفس الرمز والمرجع الذي اعتمده مهندس المشروع، ثم أدخل طول القطعة والعدد. لا تختار وزن متر من مقاس قريب أو من عائلة مختلفة.
سبع خانات تمنع خطأ طلب الزوايا والكمر
شكل القطاع والرمز الكامل
اكتب IPE أو UPN أو L أو الوصف المحدد في الرسم، وبعده المقاس أو designation كاملاً. ما تستبدلش رمز الرسم باسم دارج من المخزن.
المرجع والإصدار
انقل اسم المواصفة أو الكود وإصداره كما اعتمده المهندس أو العقد. ما تختارش معياراً من الإنترنت لمجرد إن جدول أبعاده يشبه القطاع.
درجة الصلب
اكتب grade كاملة كما في التصميم أو الـBOQ، وأي حالة أو شرط تسليم مطلوب. لو الدرجة غير محسومة، رجعها للمهندس بدل ملء خانة افتراضية.
الأبعاد الحرجة
للزاوية: الضلعان والسُمك ونصف القطر إن كان حرجاً. للكمر أو القناة: الرمز والمقاس وأي أبعاد أو سماحيات يطلب الرسم تأكيدها.
الطول والعدد
اكتب طول كل قطعة وعددها ووحدة القياس، وهل الطلب قطع منفصلة أم وزن إجمالي للمراجعة. لا تفترض طولاً تجارياً ثابتاً لكل مورد.
المستند والفحص
حدد المستند الذي يطلبه العقد أو الجودة، ومن يراجعه، وهل يلزم فحص أو اعتماد عينة أو قياس قبل قبول الدفعة.
التسليم والمناولة
حدد الموقع والموعد وتقسيم الدفعات وأقصى طول تستطيع البوابة والمعدة استلامه، ومسؤولية التفريغ وأي قيود تخزين.
جدول RFQ لزوايا الحديد والكمر والقنوات
اعمل سطراً مستقلاً لكل رمز ومقاس ودرجة وطول. لو بندان لهم نفس الاسم لكن طول أو مستند مختلف، ما تجمعهمش في سطر واحد.
- رقم البند
- مرجع الرسم أو BOQ — رقم المراجعة — القسم أو المشروع — أولوية البند
- نوع القطاع
- زاوية L متساوية أو مختلفة حسب الرسم — كمر IPE — قناة UPN — أو رمز آخر مكتوب بلا تحويل
- designation
- الرمز والمقاس كاملان كما في المرجع؛ ممنوع اختصار رقم منفرد لا يوضح عائلة القطاع
- المواصفة
- اسم المرجع الفني — رقم الجزء — سنة أو إصدار العقد — أي سماحيات أو حالة تسليم مطلوبة
- الدرجة
- الدرجة الكاملة من الرسم أو الجدول — لا تكتب درجة منتشرة في السوق كبديل تلقائي
- الأبعاد
- الارتفاع أو الأضلاع — العرض — السُمك — أي نصف قطر أو قيمة حرجة — وحدة القياس
- الطول والكمية
- طول القطعة — عدد القطع — الوزن المرجعي إن وُجد ومصدره — تقسيم الدفعات
- المستندات
- شهادة أو تقرير أو بيان مطلوب بالاسم — الجهة التي تعتمد — تطابق المرجع مع البند والدفعة
- التسليم
- الموقع — التاريخ — حدود الدخول والمناولة — من يفرغ — طريقة تعريف وربط كل حزمة ببند الطلب
- رد المورد
- المطابق — أي اختلاف أو بديل — المنشأ إن طُلب — التوافر — مدة الجاهزية — السعر ووحدته وصلاحية العرض
لو المورد اقترح رمزاً أو درجة أو طولاً مختلفاً، سجله كبديل مستقل وارجعه للجهة الفنية. السعر الأقل لا يمنح البديل اعتماداً هندسياً.
فين يحصل الالتباس في زوايا الحديد والكمر؟
- اسم “زاوية” لا يوضح هل الضلعان متساويان ولا مختلفان، ولا يثبت السُمك أو المرجع أو الدرجة.
- رقم مكتوب بعد IPE أو UPN جزء من designation، لكنه لا يغني عن الدرجة والطول والمواصفة والكمية.
- قياس قطاع قديم بالمتر أو القدمة يساعد التعرف، لكنه مش بديلاً عن رسم أو كود مقروء عندما تكون المطابقة إنشائية أو حرجة.
- وزن نظري من جدول مفيد للمراجعة فقط إذا كان الجدول لنفس الرمز والمرجع؛ لا تحوله لوزن استلام من غير الإجراء المتفق عليه.
- عبارة “طول عادي” أو “طول مصنع” تفتح خلافاً. اكتب طول القطعة وعددها، واطلب من المورد توضيح أي تقسيم أو فاقد أو بديل.
- طلب شهادة من غير اسم ونطاق ممكن ينتج ورقة لا تخص نفس البند. حدد المستند المطلوب ومن يراجعه قبل إصدار أمر الشراء.
- جمع زوايا وكمر وقنوات مختلفة تحت كمية بالطن فقط يخفي عدد القطع والأطوال، ويصعّب مراجعة العرض والاستلام.
- تغيير الطول لتسهيل النقل أو التوريد قرار قد يؤثر في الاستخدام والوصلات؛ لا يقبله قسم المشتريات وحده.
- الصورة في كتالوج أو موقع تثبت شكل فئة، مش مطابقة المنتج المعروض للرسم أو توافره وقت الطلب.
من الرسم لعرض السعر: سلسلة مراجعة قصيرة ومقفولة
خلي الجهة الفنية تصدر جدول قطاعات له رقم مراجعة، ويكون فيه الرمز والمقاس والدرجة والمواصفة والطول والعدد. المشتريات تضيف شروط المستند والتسليم فقط من غير تعديل القيمة الفنية. لو وصل الطلب من الصيانة بصورة أو عينة من غير كود، افصل مرحلة التعرف عن مرحلة الشراء: اجمع القياسات والصور واسم المعدة، ثم خلي صاحب القرار الفني يعتمد الوصف النهائي قبل المقارنة.
وقت استلام العروض، اعمل مطابقة سطر بسطر. علّم كل خانة: مطابق، مختلف، أو غير مذكور. ما تعتبرش السكوت موافقة؛ اسأل عن الدرجة والطول والمستند ووحدة السعر والتوافر صراحة. لو بديل مقترح، خليه في سطر مستقل مع كل بياناته وارجعه للمهندس. تقييم المورد التجاري لا يحل محل اعتماد القطاع، واعتماد القطاع لا يحدد وحده موعد التسليم أو السعر.
قبل أمر الشراء، اتأكد إن النسخة المعتمدة هي نفسها المرفقة بالأمر، وإن عدد القطع والأطوال وتقسيم الدفعات مكتوبين. اتفق على تعريف الحزم بحيث يقدر المخزن يربط كل حزمة ببند، وعلى طريقة مراجعة العدد والحالة والمستند عند الوصول. لو الموقع لا يستقبل طولاً أو وزناً معيناً بمعداته، لازم القيد يظهر قبل العرض، مش بعد وصول العربية.
لإرسال طلب إلى Corvian، اذكر الفئة S-06 لو هي المناسبة كبداية، ثم أرفق جدولك المعتمد. فريق المبيعات يراجع إمكانية تقديم عرض لكل بند؛ التوافر والدرجة والطول والمنشأ والمستند والسعر لا يتأكدوا من الصفحة بل من العرض. رابط تطبيق Corvian يعرّفك بالقناة الرسمية للوصول إلى الفريق بعد بدء التعامل، من غير ما يستبدل الموافقة الفنية أو أمر الشراء.
حوّل جدول القطاعات لطلب سعر واضح
افتح صفحة تطبيق Corvian الرسمية كقناة إضافية للوصول إلى فريق المبيعات بعد بدء التعامل. أرسل الرمز والمواصفة والدرجة والطول والكمية والمستند والتسليم لكل بند.
ملاحظة فنية
دليل إعداد طلب توريد، لا تصميم إنشائي ولا اختيار قطاع ولا تأكيد مخزون أو شهادة أو درجة أو طول. الجهة الفنية لدى المشتري تعتمد المواصفة وأي بديل، والعرض المكتوب يثبت النطاق التجاري.
أسئلة شائعة
أكتب إيه في طلب زوايا حديد؟
اكتب نوع الزاوية حسب الرسم، مقاس الضلعين والسُمك، الرمز الكامل، المواصفة وإصدارها، درجة الصلب، طول القطعة، العدد، المستند، ومكان وموعد التسليم.
هل IPE وUPN نفس نوع الكمر؟
لا تتعامل مع الرمزين كبدائل. هما عائلتان مختلفتان في جداول القطاعات. انقل الرمز الذي حدده الرسم، وأي تغيير يحتاج مراجعة واعتماد الجهة الفنية.
هل Corvian عندها زوايا وكمر جاهزين في المخزن؟
الصفحة لا تؤكد مخزوناً. كتالوج Corvian يعرض فئة S-06 وذكر IPE وUPN وL؛ التوافر والمقاس والدرجة والطول يتأكدوا في عرض كل طلب.
ينفع أطلب بالطن من غير عدد وأطوال؟
قد يستخدم الوزن كوحدة تجارية حسب الطلب، لكن لازم تظل هوية القطاعات والأطوال والعدد أو طريقة حسابهم واضحة حتى تكون العروض والاستلام قابلين للمراجعة.
إيه أسرع ملف للحصول على عرض دقيق؟
جدول سطر لكل بند: الرمز والمقاس، المرجع والإصدار، الدرجة، الأبعاد، طول القطعة، العدد، المستند، الموقع والموعد، مع الرسم أو BOQ المعتمد.
